產品名稱：全襯PTFE/PFA襯氟蝶閥[ 2021-06-18 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、全襯PTFE/PFA襯氟蝶閥產品詳情

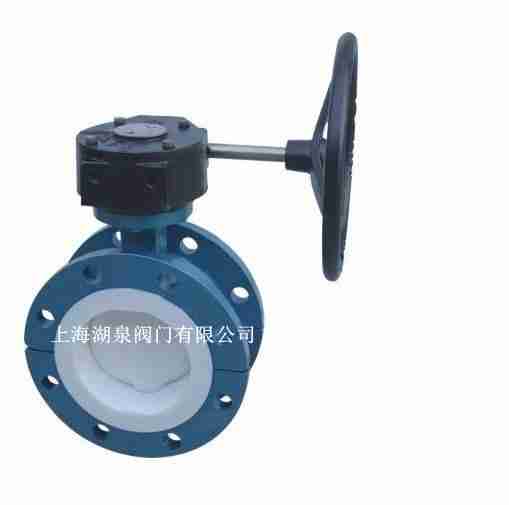

上海湖泉閥門有限公司全襯PTFE/PFA襯氟蝶閥是采用閥桿一起轉動的蝶板做啟閉件，用以實現閥門的開啟、關閉與調節。湖泉襯四氟蝶閥是襯氟蝶閥中的一種，襯氟蝶閥閥體采用分體式組合。便于裝配和密封調節，閥門工作時只有全氟塑料閥座與襯氟塑料蝶板與介質接觸。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，完全達到介質的零泄漏，該閥門體積小、開關迅速、外形美觀、工藝合理、性能可靠、操作輕便，使用壽命長。該襯氟蝶閥全襯PTFE/PFA可承受除熔融堿金屬和元素氟以外的任何腐蝕性介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環保等系統的氣體、液體、半流體的管路和容器上做快速切斷和調節設備使用的產品。
襯里材料：PTFE、FEP、PFA、GXPO等。
連接形式：對夾式、法蘭式、凸耳式連接。
驅動方式：手動、蝸輪、電動、氣動、液動
全襯PTFE/PFA襯氟蝶閥性能規范

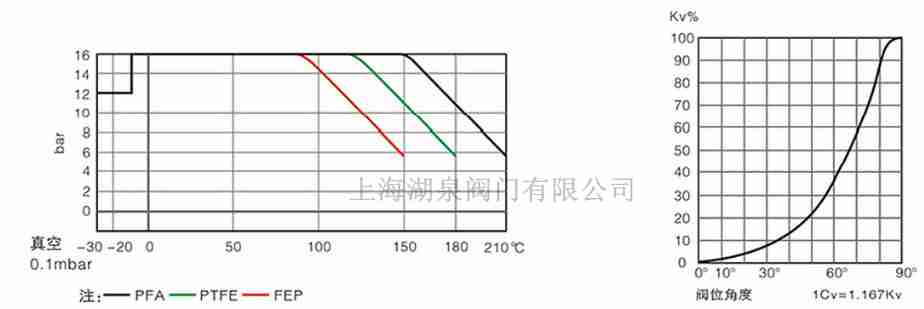

注：襯氟閥門殼體試壓和密封按照上表測試，測試標準僅供參考通用閥門標準。高壓力特殊情況協商處理。設計標準 HG/T 3704，GB/T 12238 API 608 結構長度 HG/T 3704，GB/T 12221 ASMEB 16.10 法蘭形式尺寸 HG/T 20592，GB/T 9119 ASMEB 16.5，JISB2220 檢驗與試驗 GB/T 13927，JB/T 9092 API 598 公稱壓力（MPa） 1 1.6 150Lb 實驗壓力（MPa） 殼體試壓 1.5 1.5 1.5 高圧密封 1.1 1.1 1.1 低壓密封 0.6 0.6 0.6 適用溫度（℃） PTFE：30-180 PFA：30-200 FEP：30-150 GXPO：10-80 適用介質 鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質
- 全襯PTFE/PFA襯氟蝶閥連接尺寸表
PN：0.6MPa
主要尺寸 參考值 DN（mm） DN（inch） L D D1 D2 f b Z-Фd D0 H 重量（Kg） 40 1 1/2 106 130 100 80 3 17 4-14 150 140 3.5 50 2 108 140 110 90 3 17 4-14 150 140 4.5 65 2 1/2 112 160 130 110 3 17 4-14 150 150 6.5 80 3 114 190 150 125 3 19 4-18 150 165 9 100 4 127 210 170 145 3 19 4-18 200 180 11 125 5 140 240 200 175 3 20 8-18 200 200 19 150 6 140 265 225 200 3 21 8-18 200 220 28 200 8 152 320 280 255 3 23 8-18 200 270 55 250 10 165 375 335 310 3.5 26 12-18 200 320 71 300 12 178 440 395 363 3.5 26 12-23 240 330 90 350 14 190 490 445 413 4 26 12-23 240 385 122 400 16 216 540 495 463 4 26 16-23 280 430 140 450 18 222 595 550 518 4 26 16-23 280 480 160 500 20 229 645 600 568 4 28 20-23 320 540 200 600 24 267 755 705 667 5 30 20-26 320 610 270 700 28 292 860 810 772 5 30 24-26 360 650 320 800 32 318 975 920 878 5 30 24-30 360 710 390 900 36 330 1075 1020 980 5 32 24-30 380 780 455 1000 40 410 1175 1120 1080 5 32 28-30 400 900 690 1200 48 470 1405 1340 1295 5 32 32-33 400 1050 830
PN：1.0MPa
主要尺寸 參考值 DN（mm） DN（inch） L D D1 D2 f b Z-Фd D0 H 重量（Kg） 40 1 1/2 106 150 110 85 3 19 4-18 150 140 3.5 50 2 108 165 125 100 3 21 4-18 150 140 4.5 65 2 1/2 112 185 145 120 3 21 4-18 150 150 6.5 80 3 114 200 160 135 3 21 8-18 150 165 9 100 4 127 220 180 155 3 23 8-18 200 180 11 125 5 140 250 210 185 3 23 8-18 200 200 19 150 6 140 285 240 210 3 25 8-23 200 220 28 200 8 152 340 295 265 3 25 8-23 200 270 55 250 10 165 395 350 320 3.5 28 12-23 200 320 71 300 12 178 445 400 370 3.5 28 12-23 240 330 90 350 14 190 505 460 430 4 28 16-23 240 385 122 400 16 216 565 515 480 4 28 16-26 280 430 140 450 18 222 615 565 530 4 30 20-26 280 480 160 500 20 229 670 620 580 4 30 20-26 320 540 200 600 24 267 780 725 680 5 34 20-30 320 610 270 700 28 292 895 840 795 5 36 24-30 360 650 320 800 32 318 1015 950 900 5 38 24-33 360 710 390 900 36 330 1115 1050 1000 5 40 28-33 380 780 455 1000 40 410 1230 1160 1115 5 42 28-36 400 900 690 1200 48 470 1455 1380 1330 5 44 32-39 400 1050 830
PN：1.6MPa
主要尺寸 參考值 DN（mm） DN（inch） L D D1 D2 f b Z-Фd D0 H 重量（Kg） 40 1 1/2 106 150 110 85 3 19 4-14 150 140 4 50 2 108 165 125 100 3 21 4-18 150 140 5 65 2 1/2 112 185 145 120 3 21 4-18 150 150 8 80 3 114 200 160 135 3 22 8-18 150 165 12 100 4 127 220 180 155 3 23 8-18 200 180 14 125 5 140 250 210 185 3 23 8-18 200 200 22 150 6 140 285 240 210 3 25 8-23 200 220 30 200 8 152 340 295 265 3 25 12-27 200 270 65 250 10 165 405 355 320 3.5 28 12-27 200 320 80 300 12 178 460 410 370 3.5 30 12-27 240 330 95 350 14 190 520 470 430 4 32 16-27 240 385 125 400 16 216 580 525 480 4 34 16-30 280 430 155 450 18 222 640 585 550 4 42 20-30 280 480 175 500 20 229 715 650 610 5 42 20-33 320 540 230 600 24 267 840 770 720 5 48 20-36 320 610 300 700 28 292 910 840 759 5 48 24-36 360 650 335 800 32 318 1025 950 900 5 48 24-39 360 740 425 900 36 330 1125 1050 1000 5 50 28-39 380 780 500 1000 40 410 1255 1170 1110 5 50 28-42 400 900 715 1200 48 470 1485 1390 1330 5 50 32-48 400 1050 860
PN：2.5MPa
主要尺寸 參考值 DN（mm） DN（inch） L D D1 D2 f b Z-Фd D0 H 重量（Kg） 40 1 1/2 106 150 110 85 3 19 4-18 150 140 4 50 2 108 165 125 100 3 21 4-18 150 140 5 65 2 1/2 112 185 145 120 3 23 8-18 150 150 8 80 3 114 200 160 135 3 25 8-18 150 165 12 100 4 127 235 190 155 3 25 8-23 200 180 14 125 5 140 270 220 185 3 27 8-27 200 200 22 150 6 140 300 250 210 3 29 8-27 200 220 30 200 8 152 360 310 275 3 31 12-27 200 270 65 250 10 165 425 370 330 3.5 34 12-30 200 320 80 300 12 178 485 430 390 3.5 36 12-30 240 330 95 350 14 190 555 490 450 4 40 16-33 240 385 125 400 16 216 620 550 505 4 42 16-36 280 430 155 450 18 222 670 600 550 4 48 20-36 280 480 175 500 20 229 730 660 610 4 48 20-36 320 540 230 600 24 267 320 610 300 700 28 292 360 650 335 800 32 318 360 740 425 900 36 330 380 780 500 1000 40 410 400 900 715 1200 48 470 400 1050 860
