電動球閥
閥門首頁 > 產品展示 > 球閥 > 電動球閥 >

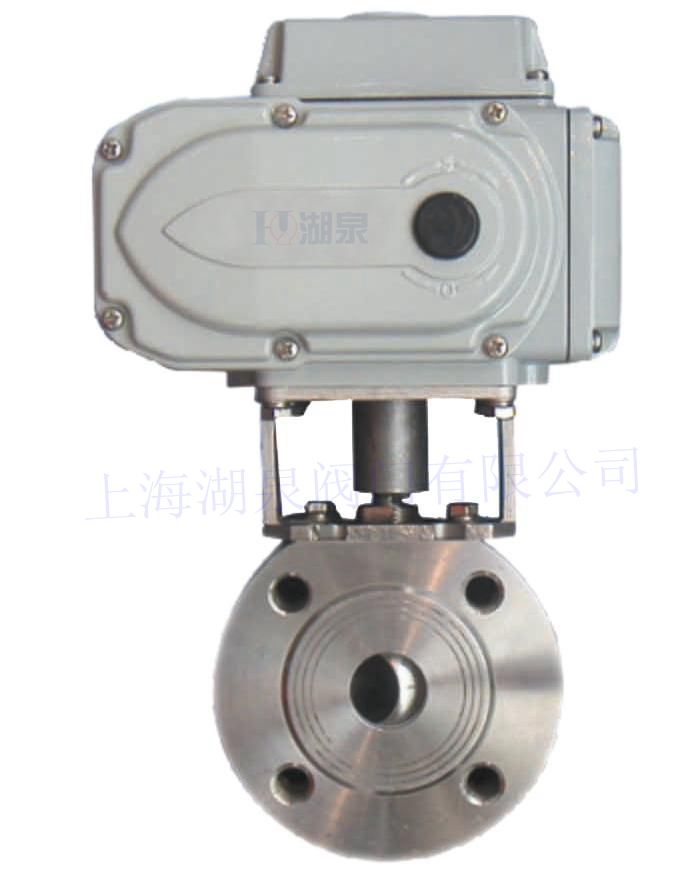

產品名稱：Q971F電動對夾球閥[ 2020-08-28 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Q971F電動對夾球閥產品說明
上海湖泉Q971F電動對夾球閥質量可靠,價格實惠,交貨及時,售后周到，與普通球閥相比,具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。構造簡略，電動球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號只由少數幾個零件組成，資料耗用??；體積小、重量輕、安裝尺寸小，驅動力矩小, 壓力調節閥，操作簡便、敏捷，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功效和封閉密封特性，在大中口徑、中低壓力的應用范疇，電動球閥是主導的閥門。
二、Q971F電動對夾球閥產品工作原理
1、采用一體化結構，與電動執行機構相配
2、有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、適合于多種場合。
3、閥座密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。
4、根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖。
三、Q971F電動對夾球閥產品特點
1、吸收國外技術并經國產化設計而發展出來的新型電動對夾球閥。
2、它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
四、Q971F電動對夾球閥產品主要執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
五、Q971F電動對夾球閥產品主要技術參數
電源 AC200/220V，50/60Hz 公稱通徑 DN10～150mm 輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa（定制） 動作范圍 0～90° 0～360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5 動作時間 15秒/30秒/60秒 執行機構 可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構保護裝置 過熱保護 流量特性 快開特性 環境溫度 -30°～60° 可調范圍 DN10-80 DN100-150 250:1 350:1 手動操作 同附帶手柄操作 基本誤差 ±1% 限位 電氣、機械二重限位 死區 ≤1% 防護等級 相當于IP-65 回差 ≤1% 位置測量 可選裝開關或電位計 適用溫度 密封面 驅動電機 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ 進線接口 PE1/2″進線線鎖
六、Q971F電動對夾球閥產品主要外形連接尺寸
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 L 108 112 114 127 140 140 152 165 178 190 216 H 112 115 120 140 170 180 210 240 290 320 350 D 165 185 200 220 250 285 340 405 460 520 580 D1 125 145 160 180 210 240 295 355 410 470 525 D2 46 56 65 76 84 99 118 132 156 184 211 A 根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同?？蛇M(jìn)入電動執行器頁面查閱。 七、Q971F電動對夾球閥產品主要結構圖
